CNN(합성곱 신경망) ①

학습 목표

• 다층 퍼셉트론을 이용해서 이미지 분류하기
• 합성곱 신경망 구조를 이용해서 이미지 분류하기
• 컬러 이미지에 대한 합성곱 이해하기



합성곱 신경망

합성곱 신경망은 이미지를 다루는데 특화해서 진화된 구조

신경망이 학습하고 파라미터를 최적화하는 기본원리는 CNN과 MLP 모두 같음



1.  다층 퍼셉트론을 이용한 이미지 분류

MLP를 이용하여 MNIST 데이터셋을 대상으로 이미지 분류 문제 풀기

이미지 분류 문제의 목표는 손글씨 이미지를 0부터 9까지의 숫자로 분류하는 것

(1) 입력층

신경망으로 2차원 이미지를 다루려면 이미지를 제공하기 전에 MLP 신경망이 이해할 수 있는 형태 변환 필요



(1) 입력층

MLP는 모양이 (1, n)인 1차원 벡터만 입력 받으므로 모양이 (x, y)인 2차원 이미지 행렬은 입력할 수 없음

2차원 행렬을 MLP 입력층에 입력하려면 행렬을 모양이 (1, n) 벡터로 변환해야 하며, 이 과정을 이미지 벡터 변환이라고 함

→ (28x28) 크기의 영상을 MLP로 입력하려명 (1x784)인 벡터로 변환이 필요

입력 벡터 시각화하기



(2) 은닉층

신경망은 하나 이상의 은닉틍을 가질 수 있음

각 틍은 하나 이상의 뉴런으로 구성됨

노드 512개 가진 은닉틍을 두  층 만들고, 각 틍마다 ReLU 활성화 함수를 추가



(3) 출력층

분류 문제의 출력층 노드 수는 분류 대상 클래스 수와 같음

0부터 9까지의 숫자 10개가 분류 대상이므로 노드 10개를 갖는 층을 추가



(4) 모델 완성하기

입략층, 은닉층, 출력층을 모두 합쳐 신경망을 완성해보면 아래와 같음



(5) MLP로 이미지를 다룰 때의 단점

CNN은 MLP의 단점을 개성하기 위해 고안된 구조

MLP로 이미지를 다룰 때 나타나는 단점

• 공간적 특징의 손실
• 복잡한 신경망 학습



1) 공간적 특징의 손실

2차원 이미지를 1차원 벡터로 변형하면 이미지 내 공간적 특징이 손실됨

서로 가까이 위치한 픽셀 간의 관계를 알 수 없기 때문에 정보의 손실이 발생

2) 전결합층

MLP는 전결합(fully-connected) 층으로 구성

• 전결합이란, 이전 층의 모든 노드가 다음 층의 모든 노드와 연결된다는 뜻

CNN은 지역적(locally connected)으로 연결된 구조의 층을 가짐

• CNN의 노드는 이전 층의 노드 중 일부하고만 연결됨
• 지역적 연결을 가진 층은 전결합층에 비해 파라미터 수가 훨씬 적음



3) 합성곱 신경망 구조의 의의

2차원 행렬인 이미지를 1차원 벡터로 변환하면서 손실되는 정보와 전결합층의 계산 복잡도를 고려하며 이미지 입력을 다루려면 새로운 형태의 신경망 필요

CNN은 이런 필요로부터 등장했으며, 2차원 이미지 행렬을 그대로 입력으로 받을 수 있으므로 픽셀 값에 숨어 있는 패턴을 이해할 수 있음



2. 합성곱 신경망 구조

합성곱 신경망(CNN) 역시 일반적인 신경망(MLP)의 학습과 크게 다르지 않음



(1) 전체 학습 과정

딥러닝 이전에는 특징 추출을 사람이 직접 수행(Handcraft Feature, Human Inspired Feature)하고 추출된 특징 벡터를 분류기 (SVM 등의 일반적인 머신러닝 알고리즘)에 입력했음

특징 학습과 분류를 동시에 (3단계, 4단계)할 수 있는 신경망(MLP와 CNN) 덕분에 세번째 단계를 사람이 직접 할  필요가 (많이) 없어짐

MLP는 특징을 학습(3단계)하고 이미지를 분류(4단계)하는 과정을 함께 수행

전결합층(FC Layer)의 문제(공간적 특징의 손실, 복잡한 신경망 학습)는 분류 단계보다는 특징 학습 단계에 있음

전결합층의 특징 추출을 지역적 연결을 가진 합성곱층으로 변경

전결합층은 추출된 특징을 잘 분류하므로 그대로 사용



CNN의 추상적인 구조

• 입력층
• 특징 추출을 담당하는 합성곱층
• 분류를 담당하는 전결합층
• 예측 결과 출력

CNN의 특징맵(feature map)이란?

→ 이전 층에서 적용된 필터의 출력



특징맵(feature map)이라는 이름이 붙은 이유는?

→ 해당 특징이 이미지의 어느 부분에서 발견되었는지 나타냄



합성곱 신경망은 어떻게 패턴을 학습하는가?

CNN에서는 한 층만에 바로 특징이 추출되는 것이 아님

이미지에서 특징을 제대로 추출하려면 수십 또는 수백 층을 거쳐야함

특징이 학습되는 과정은 은닉층 하나하나를 거치며 점진적으로 진행됨

첫번째 은닉층은 대개 직선이나 모서리 같은 아주 간단한 특징을 학습함

두번째 은닉층은 이들 특징을 조합하여 도형, 꼿점, 원 등의 특징을 인식함

은닉층은 깊어질수록 사람의 이목구비와 같은 복잡한 형태를 학습할 수 있음



3. 합성곱 신경망의 기본 요소

합성곱 신경망의 주요 구성 요소

합성곱층(convolutional layer, CONV) → 특징 추출

풀링층(pooling layer, POOL)

전결합틍(fully connected layer, FC) → 분류



텍스트로 표현한 합성곱 신경망의 구조

입력 → CONV → RELU → POOL → CONV → RELU → POOL → FC → SOFTMAX

합성곱 2개와 전결합층 1개를 가진 CNN 구조

합성곱과 전결합층은 원하는만큼 둘 수 있음

ReLU는 CONV와 소프트맥스는 FC와 함께 사용되는 층이지 독립적인 층이 아님



(1) 합성곱층

1) 합성곱이란?

수학에서 말하는 합성곱은 두 함수를 인수로 새로운 함수를 만들어 내는 연산

합성곱 신경망에서 말하는 합성곱은 첫 번째 인수는 입력 이미지이고, 두 번째 인수는 합성곱 필터에 해당하며, 이를 대상으로 수학적 연산을 통해 새로운 이미지를 만들어냄

합성곱 필터를 입력 이미지 위로 이동시키며 합성곱 필터가 위치한 부분에 해당하는 작은 이미지 조각을 처리한 결과를 모아서 새로운 이미지인 특징 맵을 만듦



가운데에 위치한 3x3 크기의 행렬이 합성곱 필터이며, 이를 커널(kernel)이라고 부름

합성곱 신경망에서는 합성곱 행렬이 바로 가중치

합성곱 행렬은 무작위 값으로 초기화 되며 신경망에 의해 학습되는 값임



커널은 입력 이미지 위를 픽셀 단위로 움직이며 연산을 수행하며 픽셀값을 계산함

각 위치에서 연산된 픽셀값을 모아 합성곱 연산을 거친 새로운 이미지를 만들어 다음 층으로 전달

필터가 위치한 입력 이미지 상의 범위를 수용 영역(receptive field)이라고 함



2) 합성곱 연산

합성곱 연산은 다층 퍼셉트론의 가중치 합과 동일

• 입력에 가중치를 곱하고 그 결과를 합하여 계산
• 다만 뉴런과 가중치가 행렬처럼 배열되어 있다는 점이 다름

합성곱 필터(또는 커널)은 입력 이미지 위를 이동하며 입력 이미지 전체를 커버함

합성곱 필터가 한 번 움직일 때마다 위와 같은 픽셀 단위로 가중합이 계산되어 필터 중심에 해당하는 픽셀의 새로운 값이 결정됨

이런 방법으로 만들어진 이미지를 특징 맵(feature map) 또는 활성화 맵(activation map)이라고 함



3) 합성곱 필터 수

합성곱층에는 하나 또는 그 이상의 합성곱 필터가 있음

합성곱층의 합성곱 필터 수만큼 특징 맵이 출력되기 때문에 이 필터 수가 다음 층의 깊이를 결정함



4) 커널 크기

합성곱 필터를 커널이라고 함

커널은 가중치가 담긴 행렬로 입력 이미지 위를 이동하며 특징을 추출하는 역할

커널 크기는 합성곱 필터 크기 (너비x높이)를 의미함

커널 크기는 합성곱층을 만들기 위한 하이퍼파라미터 중 하나

크기가 작을수록 합성곱층을 만들기 위한 하이퍼파라미터 중 하나

크기가 작을수록 이미지의 세세한 부분까지 잡을 수 있고, 클수록 신경망이 복잡한 패턴을 학습할 수 있음 (그러나 연산복잡도가 올라가 과적합을 일으키기 쉬움)

커널은 대부분 정사각형이며, 최소 2x2, 최대 5x5 크기의 필터가 사용됨



5) 스트라이드와 패딩

스트라이드와 패딩은 합성곱층의 출력 모양을 결정하는 하이퍼파라미터



스트라이드 (stride)

• 필터가 입력 이미지 위를 한번에 이동하는 픽셀 수를 의미함
• 예를 들어, 합성곱 필터가 입력 이미지 위를 한번에 한 픽셀씩 이동한다면 스트라이드 값은 1이고, 한번에 두 픽셀씩 이동한다면 스트라이드 값은 2가 됨
• 여러 픽셀을 건너뛰면 출력의 크기가 작아지기 때문에 3 이상의 스트라이드 값은 잘 사용하지 않음
• 스트라이드 값을 1로 설정하면 입력 이미지와 거의 같은 크기의 출력 이미지가 얻어지고, 2로 설정하면 출력 이미지의 거의(패딩 설정에 따라 출력 이미지의 크기가 달라질 수 있음) 절반 크기가 됨

패딩 (Padding)

제로 패딩은 이미지 둘레에 픽셀값이 0인 추가 픽셀을 덧붙이는 것을 말함

패딩의 주된 목적은 합성곱 연산을 거친 이미지의 크기를 입력 이미지의 크기와 같게 유지하는 것임

이미지의 크기를 유지하며 합성곱 층을 여러 개 사용할 수 있음



(2) 풀링층과 서브샘플링

풀링층은 합성곱층 수를 늘리면, 파라미터(가중치) 수가 매우 많아지며, 학습에 필요한 계산 복잡도가 상승하고 학습 시간도 오래 걸리는 단점 해결

풀링(pooling)은 다음 층으로 전달되는 파라미터 수를 감소시키는 방법으로 신경망의 크기를 줄임

풀링 연산은 최대 또는 평균 같은 통계함수로 입력 크기를 축소

CNN 구조는 일반적으로 합성곱층 사이에 풀링층을 끼워 넣는 경우가 많음



1) 최대 풀링(max pooling)

최대 풀링 커널에도 윈도우 크기와 스트라이드라는 하이퍼파라미터 존재

다만 행렬에 별도의 가중치 없음

자기 앞의 합성곱층에서 출력한 특징 맵을 입력 받아 커널을 입력 이미지 위로 이동시키면서 윈도우 내 픽셀 값의 최대값을 찾아 이를 출력 이미지의 픽셀 값으로 삼음

합성곱층이 출력한 모든 특징 맵에 풀링을 적용하면 특징 맵의 크기는 작아지지만 특징 맵의 개수는 유지됨



2) 평균 풀링

전역 평균 풀링은 특징 맵 크기를 극단적으로 줄이는 방식

윈도우 크기와 스트라이드를 설정하지 않고 전체 특징 맵 픽셀 값의 평균을 구함



3) 풀링층을 사용하는 이유

풀링층은 합성곱층의 규모를 줄여주는 효과가 있음

풀링층을 사용하면 중요한 특징을 잃지 않으면서 이미지 크기를 줄여 다음 층에 전달

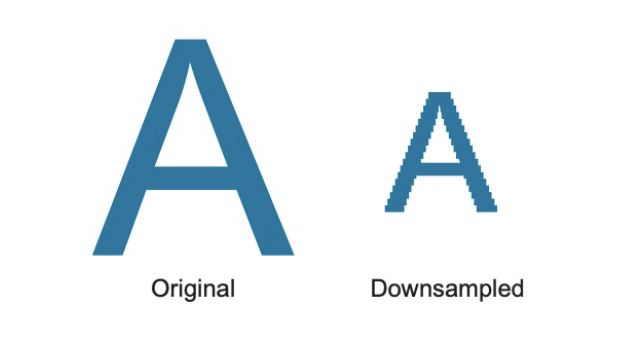

일종의 이미지 압축 프로그램이라고 생각할 수 있음

중요한 특징은 유지하면서 이미지의 해상도를 떨어뜨리는 것



4) 합성곱층의 입력과 출력

28x28인 입력 이미지가 필터 수가 4, 스트라이드와 패딩이 1로 설정된 합성곱층 CONV_1을 통과하면 출력 이미지의 크기는 입력 이미지와 동일하지만 이미지의 깊이는 4가 됨



풀링층을 통과한 출력은 입력과 비교해 깊이는 그대로 유지되지만 가로세로 크기는 줄어듬



합성곱층과 풀링층을 번갈아 배치하면 출력은 다음과 같음

작은 이미지가 모든 특징이 늘어선 매우 깊게 이어진 대통과 같은 모양이 될 떄까지 반복



예를 들어, 출력 특징이 대롱(5x5x40) 형태가 되면 이 특징은 분류를 거칠 준비를 마친 상태임

이 특징의 대롱을 1차원 벡터로 변환(5x5x40 = 1000)해서 전결합층에 입력함

변환된 벡터의 길이가 1000이므로 전결합틍의 유닛 수도 1000임



(3) 전결합층

다층 퍼셉트론을 전결합층, 밀집층, MLP, 피드포워드 신경망이라고 부르기도 함

합성곱과 풀링층으로 구성된 특징 학습을 거친 후, 대롱과 같은 모양으로 추출된 특징을 사용해서 실제로 이미지를 분류해야 함

이미지 분류를 위해 일반적인 신경망 구조인 MLP를 사용함



1) 전결합층을 사용하는 이유

MLP는 분류에 효과적



4. CNN을 이용한 이미지 분류

MNIST 데이터셋 활용



5. 과적합을 방지하기 위해 드롭아웃층 추가하기

(1) 과적합이란?

머신러닝에서 모델의 성능이 잘 나오지 않는 이유 중 한가지



과소적합(underfitting)

모델이 학습 데이터에 부합하지 못하는 형상

모델이 데이터로 나타내기에 너무 단순한 경우에 발생



과적합 (overfitting)

모델이 학습 데이터에 지나치게 부합하는 현상 (학습 오차가 매우 적음)

모델이 표현력이 매우 좋은 신경망

처음 보는 데이터는 잘 예측하지 못해 일반화 성능이 떨어지는 경우



(2) 드롭아웃층이란?

과적합을 방지하기 위한 수단 중 가장 널리 사용

드롭아웃층을 적용하면 층을 구성하는 뉴런(노드)의 일정 비율을 비활성화함(순방향 혹은 역전파 계산에 참여하지 않음)

비율은 하이퍼파라미터로 지정

학습단계에서만 사용되는 층 (테스트 단계에서는 사용되지 않음)

모든 노드가 협력하여 영향력이 지나치게 약하거나 강한 노드가 생기는 것을 방지



(3) 드롭아웃층이 필요한 이유

뉴런은 학습 과정을 거치며 상호 의존 관계를 구축

상호 의존 관계는 각 뉴런의 영향력을 결정하며 과적합으로 이어지는 원인이 됨



노드 중 일부를 무작위로 비활성화한다면, 다른 노드는 비활성화된 노드가 가진 특징 없이 패턴을 학습해야 하며, 모든 특징이 이런 식으로 비활성화될 수 있으므로 가중치가 특징 간에 고르게 분산되는 효과가 발생하며 더 잘 학습된 뉴런으로 이어짐

→ 드롭아웃은 일종의 앙상블 학습 기법임



(4) CNN 구조 중 어디에 드롭아웃층을 끼워 넣어야 할까?

드롭아웃층은 추출된 특징의 1차원 벡터 변환이 끝난 다음부터 마지막 출력층 사이에 배치하는 것이 일반적임



6. 컬러 이미지의 합성곱 연산

컴퓨터가 본 회색조 이미지는 너비, 높이를 가진 2차원 행렬

→ 각 픽셀 값은 원색의 강도, 밝기 값을 의미

컴퓨터가 본 컬러 이미지는 너비, 높이, 깊이를 가진 3차원 행렬

→ 2차원 행렬 3개(빨간색, 녹색, 파란색에 해당)



(1) 컬러 이미지를 대상으로 합성곱 연산하기

컬러 이미지의 합성곱은 회색조 이미지와 마찬가지로 합성곱 커널을 입력 이미지 위로 이동시키며 특징 맵을 계산

컬러 이미지의 합성곱 연산은 합해야할 항수가 세배로 늘어난 것만 제외하면 회색조 이미지의 합성곱과 동일

→ 색상 채널별로 별도의 필터를 갖음





(2) 계산 복잡도의 변화

컬러 이미지는 회색조 이미지보다 공간 복잡도를 크게 증가시킴

따라서 색상이 큰 영향을 못 미치는 경우에는 학습 데이터를 회색조 이미지로 변환



7. 컬러 이미지 분류

CNN 모델을 학습하여 CIFAR-10 데이터셋의 이미지를 분류
